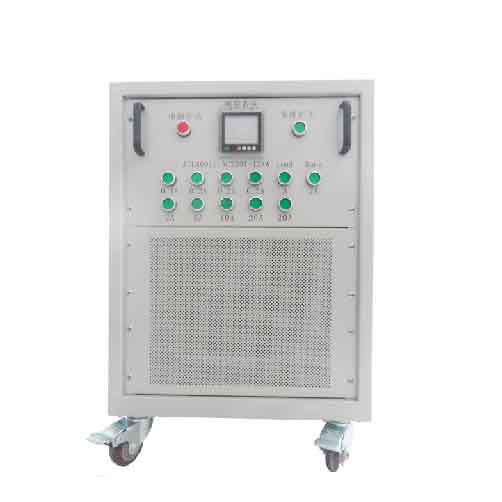

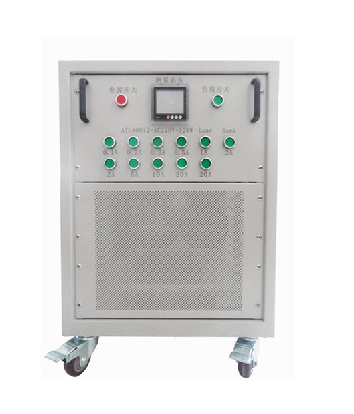

ATL80000系列交流測試負載
型號 : ATL80000系列交流測試負載
ATL80000系列交流測試負載
- 產品特點
- 規格說明
- 資料下載
- 在線詢盤
型號Model 80003 80005 80010 80020 80030 80050 80100 80200 80500 容量POWER 3KVA 5KVA 10KVA 20KVA 30KVA 50KVA 100KVA 200KVA 500KVA 測試電壓TEST VOLTAGE 恒壓恒流可切換 測試頻率 TEST FR 恒壓時電流變化值 恒流CC 恒流時電壓變化值 輸入Input 相數Phase 1φ2W≤5K（3φ4W）≥5K 電壓Voltage 220V±10%(380V±10%） 頻率Frequency 47hz-63hz 輸出OUT 電壓Voltage 0～3000V內可任選 電壓Vrms 電流Current 0～20000A內可任選 電流Arms 控制方式Control mode 電位器調節或觸摸控制 輸出方式Output mode 可連續調節或一鍵啟動和分段輸出 LED顯示Display 電壓Vrms、電流Arms 占比空DC 電源運行指示 啟動狀態 電源調整率 LINEARREGULATION 0.1% 負載調整率LOADREGULATION 1% 效率Efficiency ≥92% 波紋HARMONIC T.H.D 雙向脈沖方波和平滑直線 電壓解析度VOLTAGERESOULUTION 0.01V 電流解析度CURRENTRESOULUTION 0.001/0.01/0.1/1（A） 占空比DUTY CYCLE 正占空比+負占空比=100%（客戶可根據需求自由調節）常規：正占空比0-70%，負占空比0-30% 頻率Frequency 20-2000HZ、50-5000HZ、5K-10KHZ、10K-20KHZ 20K-40KHZ（頻率連續可調，也可根據客戶要求定做頻率） 測量精度MEASUREMENTACCURACY 電壓Voltage 0～100%電壓可設定 電流Current 0～100%電流可設定 設定精度SETTINGACCURACY 電壓Voltage 0.5%FS 頻率Frequency 0.5%FS 保護Protection 過流Over Current 過溫 Over Temp 過載 Over Load 短路 Short Circuit 電磁兼容EMC 輸入EMC濾波 輸入方式IN 接線排 輸出方式OUT 接線排（匯流銅排） 運行環境Environment 溫度：0℃-45℃相對濕度：0-90%（非凝結狀態）海拔：1500m 絕緣電抗Insulation 500Vdc 20MΩ以上 耐壓絕緣Voltage insulation 1800Vac/5mA/1分鐘 冷卻方式Cooling mode 強迫風冷Forced fan cooling 通訊接口IINTERFACE RS232C/485 提供相應通訊協議（選配） 模擬量接口Analog interface 可提供模擬量0-10V/5V/4-20mA控制和反饋信號（選配） 定制功能Customization 電壓/電流/外形可定制 體積W×H×D(mm) Inquiry factory 重量KG 15Kg-900Kg 型號Model 80003 80005 80010 80020 80030 80050 80100 80200 80500 容量POWER 3K 5K 10K 20K 30K 50K 100K 200K 500K 測試電壓TEST VOLTAGE 三相AC 0-400V/單項AC 0-600V（電壓范圍可以定制） 測試頻率 TEST FR 50HZ/60HZ,400HZ,其余頻率可選配 確定功率 可調范圍 最小步進 外形尺寸H*D*W（mm） RATEDPOWER ADJUSTABLERANGE 3KW 0.01-3KW 0.01KW 19寸標準機箱 5KW 0.01-5KW 0.01KW 19寸標準機箱 10KW 0.1-10KW 0.1KW 950*550*900 20KW 1-20KW 1KW 950*550*900 30KW 1-30KW 1KW 1050*700*700 50KW 1-50KW 1KW 1600*620*700 100KW 1-100KW 1KW 1600*620*1000 200KW 1-200KW 2KW 1800*800*1000 500KW 1-500KW 5KW 2000*1400*1600 負載性質LOADCHARACTER 可根據客戶要求定制感性/阻性/容性負載 電壓測量精度VOLTAGEACCURACY 0.5%FS 電流測量精度CURRENTACCURACY 0.5%FS 電壓解析度VOLTAGERESOULUTION 0.01﹤100 0.1﹥100 1﹥100 電流解析度CURRENTRESOULUTION 0.01﹤100 0.1﹥100 1﹥100 阻性誤差I(lǐng)MPEDANCEERROR 3% 電感有功含量ACTIVEPOWER 5% 互感器精度等級TRANSFORMER 0.5S,可根據要求更換 負載測試參數MESASUREDPARAMETERS 電壓、電流、頻率、功率、有功、無功、諧波 耐壓度DEGREE OF PRESSURE 2200V/分鐘 絕緣強度DIELECTRICSTRENGTH F級 出線方式OUTLET MODE 接線柱/接線排/匯流銅柱 控制方式CONTROL MODE 默認方式：手動控制 智能型：觸摸屏或者電腦遠程控制（可根據客戶要求進行升級） 冷卻方式Cooling mode 強迫風冷Forced fan cooling 顯示系統DISPLAY 升級配置：電腦采集保存電參數測量并可對參數進行分析打印 工作電源POWER 三相AC 380V或單項AC 220V - 產品圖片點擊下載
