ATP10000系列電動汽車充電樁測試系統
型號 : ATP10000
ATP10000系列電動汽車充電樁測試系統針對電動汽車充電樁（站）生產企業對該產品進行全方位性能測試，具有效力高，測試項目全面等特點
- 產品特點
- 規格說明
- 資料下載
- 在線詢盤

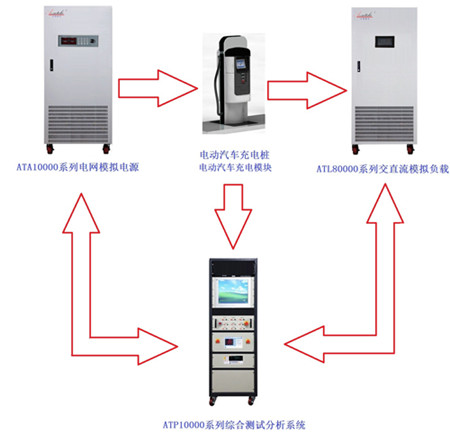

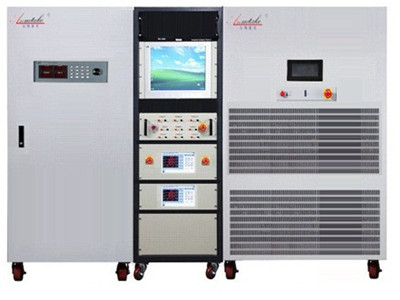

anmtake安姆泰克ATP10000系列電動汽車充電樁測試系統集成了ATA10000系列可編程交流電源、功率分析儀、功率計、示波器、阻抗盒、數據采集卡以及ATL80000系列直流模擬負載組成，按照Q GDW1591-2014為標準替電動汽車充電樁企業量身定做了一套全自動化綜合測試系統。
產品優勢：
1、測試方便，操作簡單，人機器界面靈活編輯；
2、精度高，效率高；
3、ATA10000系列可編程交流電源反應速度極快，相應時間ms級，ATL80000系列直流模擬負載自由組合；
4、對電動汽車充電樁的性能測試、功能測試、環境測試非常準確。
5、嚴格參照GB/T 27930-2015充電樁協議，同時兼容2011版國際
BMS各種類型故障模擬；
6、ATA10000系列可編程交流電源、ATL80000系列直流模擬負載可根據客戶需求進行配置放寬，適合更多不同容量電動汽車充電樁測試；
電動汽車充電模塊測試系統配置
電動汽車充電模塊測試系統軟件，19寸標準系統機箱，觸摸屏工業電腦（低、中、高配）
RS232/GPIB拓展卡（低、中、高配）
電能質量分析儀（低、中、高配）
中央處理器（低、中、高配）
功率計（低、中、高配）
殘余電流測量儀
絕緣阻抗測試儀
ATA10000系列可編程交流電源（容量根據充電樁選定）
ATL80000系列直流模擬負載（容量根據充電樁選定）
測試項目（自動測試和手動測試兩種模式）
序號
調試項目
調試條件
判據點
備注
1
上電前及上電檢查
空載、輕載，半載，滿載
面板LED裝配正常；輸出電壓正常，綠燈正常
2
輸出電壓校準
校準
校準后誤差<±0.5V
3
輸出電流顯示校準
校準
校準后誤差<±0.5V
4
輸出電流控制校準
校準
校準后誤差<±0.5V
5
Vab電壓校準
校準
校準后誤差<±0.5V
6
Vbc電壓校準
校準
校準后誤差<±0.5V
7
Vca電壓校準
校準
校準后誤差<±0.5V
8
限功率校準
校準
校準后誤差0~200W
9
交流過壓測試
交流過壓及恢復
過壓點≥530±5V，回差≥10V
10
交流欠壓測試
交流欠壓及恢復
欠壓點≤260±5V，回差≥10V
11
缺相保護測試
缺相保護
缺相關機
12
輸出峰-峰值雜音測試
雜音
≤±0.5%(1.35V)
13
輸出上限電壓測
設定上限電壓
50%負載≥上限電壓-1V
14
輸出下限電壓測試
設定下限電壓
50%負載≤下限電壓+1V
15
輸出穩壓精度測試
穩壓精度
≤±0.5%
16
效率測試
效率
50%負載>94%，100%負載>94%
17
輸入功率因素測試
輸入功率因素
50%負載>0.98，100%負載>0.99
18
輸入諧波電流測試
輸入諧波
50%負載<10%，100%負載<5%
19
輸出短路測試
輸出短路起機
判斷輸出短路電流<110%額定電流
20
撥碼開關測試
撥動地址
臺判斷反饋地址是否對應
21
LED測試
帶載10%，堵住風扇；帶載110%
綠燈常亮，紅燈閃爍，黃燈滅。
22
輸出過壓測試
外灌760Vdc
紅燈亮，關機，必須斷電恢復。
無測試條件
anmtake安姆泰克ATP10000系列電動汽車充電樁測試系統集成了ATA10000系列可編程交流電源、功率分析儀、功率計、示波器、阻抗盒、數據采集卡以及ATL80000系列直流模擬負載組成，按照Q GDW1591-2014為標準替電動汽車充電樁企業量身定做了一套全自動化綜合測試系統。
產品優勢：
1、測試方便，操作簡單，人機器界面靈活編輯；
2、精度高，效率高；
3、ATA10000系列可編程交流電源反應速度極快，相應時間ms級，ATL80000系列直流模擬負載自由組合；
4、對電動汽車充電樁的性能測試、功能測試、環境測試非常準確。
5、嚴格參照GB/T 27930-2015充電樁協議，同時兼容2011版國際
BMS各種類型故障模擬；
6、ATA10000系列可編程交流電源、ATL80000系列直流模擬負載可根據客戶需求進行配置放寬，適合更多不同容量電動汽車充電樁測試；
電動汽車充電模塊測試系統配置
電動汽車充電模塊測試系統軟件，19寸標準系統機箱，觸摸屏工業電腦（低、中、高配）
RS232/GPIB拓展卡（低、中、高配）
電能質量分析儀（低、中、高配）
中央處理器（低、中、高配）
功率計（低、中、高配）
殘余電流測量儀
絕緣阻抗測試儀
ATA10000系列可編程交流電源（容量根據充電樁選定）
ATL80000系列直流模擬負載（容量根據充電樁選定）
測試項目（自動測試和手動測試兩種模式）
序號
調試項目
調試條件
判據點
備注
1
上電前及上電檢查
空載、輕載，半載，滿載
面板LED裝配正常；輸出電壓正常，綠燈正常
2
輸出電壓校準
校準
校準后誤差<±0.5V
3
輸出電流顯示校準
校準
校準后誤差<±0.5V
4
輸出電流控制校準
校準
校準后誤差<±0.5V
5
Vab電壓校準
校準
校準后誤差<±0.5V
6
Vbc電壓校準
校準
校準后誤差<±0.5V
7
Vca電壓校準
校準
校準后誤差<±0.5V
8
限功率校準
校準
校準后誤差0~200W
9
交流過壓測試
交流過壓及恢復
過壓點≥530±5V，回差≥10V
10
交流欠壓測試
交流欠壓及恢復
欠壓點≤260±5V，回差≥10V
11
缺相保護測試
缺相保護
缺相關機
12
輸出峰-峰值雜音測試
雜音
≤±0.5%(1.35V)
13
輸出上限電壓測
設定上限電壓
50%負載≥上限電壓-1V
14
輸出下限電壓測試
設定下限電壓
50%負載≤下限電壓+1V
15
輸出穩壓精度測試
穩壓精度
≤±0.5%
16
效率測試
效率
50%負載>94%，100%負載>94%
17
輸入功率因素測試
輸入功率因素
50%負載>0.98，100%負載>0.99
18
輸入諧波電流測試
輸入諧波
50%負載<10%，100%負載<5%
19
輸出短路測試
輸出短路起機
判斷輸出短路電流<110%額定電流
20
撥碼開關測試
撥動地址
臺判斷反饋地址是否對應
21
LED測試
帶載10%，堵住風扇；帶載110%
綠燈常亮，紅燈閃爍，黃燈滅。
22
輸出過壓測試
外灌760Vdc
紅燈亮，關機，必須斷電恢復。
無測試條件
